深腔破(po)碎、高產(chan)節能、運行穩、噪音小。
進料粒度:≤1500mm
生產能力:1-2200t/h
總重量:0.8-15.6t
應用領域:砂(sha)(sha)石料(liao)場、礦(kuang)山開采、煤礦(kuang)開采、混凝土(tu)攪拌站、干(gan)粉(fen)砂(sha)(sha)漿、電廠脫(tuo)硫(liu)、石英砂(sha)(sha)等。
全國銷售熱線 : 0371-6777 2626

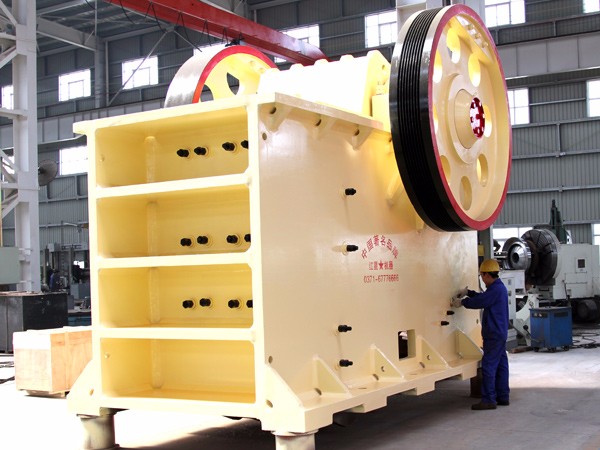

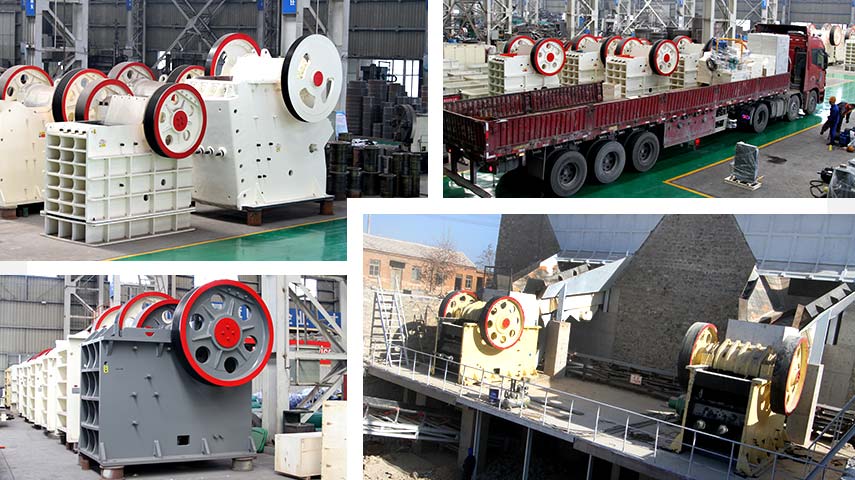

顎式破碎機生產現場
顎式破(po)碎(sui)(sui)機是當(dang)前(qian)(qian)需求量相當(dang)大的設備(bei),它可以(yi)對許(xu)多(duo)種物料(liao)進行破(po)碎(sui)(sui)加(jia)工,具有生產能(neng)力大、工作(zuo)效率高、操作(zuo)簡單(dan)、運行平穩等(deng)眾(zhong)多(duo)優勢,是當(dang)前(qian)(qian)頗受(shou)用戶歡(huan)迎的破(po)碎(sui)(sui)設備(bei),本文從以(yi)下幾個方面來詳細(xi)的介紹這款(kuan)設備(bei):

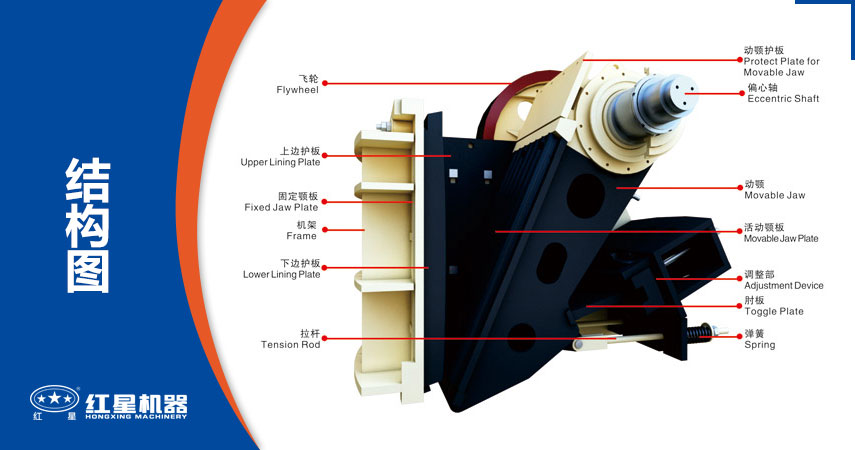

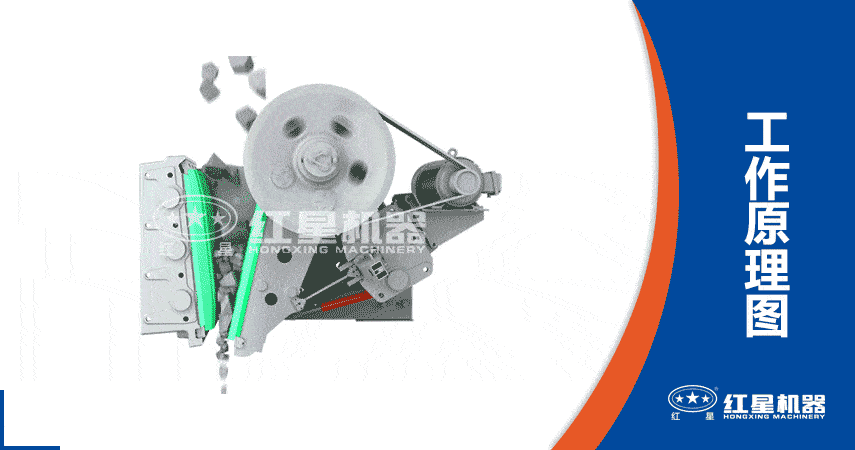

在顎(e)(e)式破(po)碎機(ji)設備上有兩(liang)塊(kuai)顎(e)(e),就(jiu)是動(dong)(dong)(dong)顎(e)(e)與靜顎(e)(e)。動(dong)(dong)(dong)顎(e)(e)懸掛在偏心軸(zhou)上,可作(zuo)左右(you)擺動(dong)(dong)(dong),偏心軸(zhou)旋轉時,連桿(gan)做上下(xia)往(wang)(wang)復運動(dong)(dong)(dong)。帶動(dong)(dong)(dong)兩(liang)塊(kuai)推力板也做往(wang)(wang)復運動(dong)(dong)(dong),從而推動(dong)(dong)(dong)動(dong)(dong)(dong)顎(e)(e)做左右(you)往(wang)(wang)復運動(dong)(dong)(dong),實現破(po)碎和卸料。此種破(po)碎機(ji)采用曲柄雙(shuang)連桿(gan)機(ji)構(gou),雖然動(dong)(dong)(dong)顎(e)(e)上受有很大(da)的破(po)碎反力,而其偏心軸(zhou)和連桿(gan)卻受力不大(da),所以(yi)工業上多制成(cheng)大(da)型機(ji)和中型機(ji),用來破(po)碎堅硬(ying)的物料。

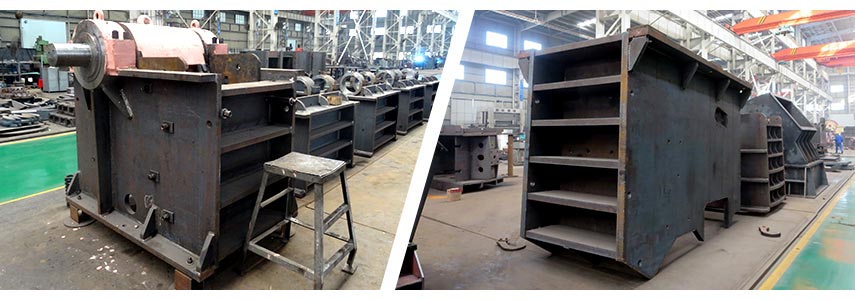

1、機架
機(ji)架(jia)對于顎(e)式破碎機(ji)來說是(shi)非(fei)常(chang)重要(yao)的(de)(de),其(qi)主(zhu)要(yao)是(shi)是(shi)上(shang)下開口的(de)(de)四壁(bi)剛性框(kuang)架(jia),用作支撐偏心軸并承受破碎物料的(de)(de)反作用力,要(yao)求(qiu)有(you)足(zu)夠的(de)(de)強度(du)和剛度(du),一般用鑄(zhu)(zhu)(zhu)鋼整體鑄(zhu)(zhu)(zhu)造,小型機(ji)也可用優(you)質鑄(zhu)(zhu)(zhu)鐵(tie)代替(ti)鑄(zhu)(zhu)(zhu)鋼。大型機(ji)的(de)(de)機(ji)架(jia)需分段鑄(zhu)(zhu)(zhu)成,再用螺(luo)栓(shuan)牢固鏈接成整體,鑄(zhu)(zhu)(zhu)造工藝復(fu)雜(za)。自制小型顎(e)式破碎機(ji)的(de)(de)機(ji)架(jia)也可用厚鋼板焊接而成,但剛度(du)較差。

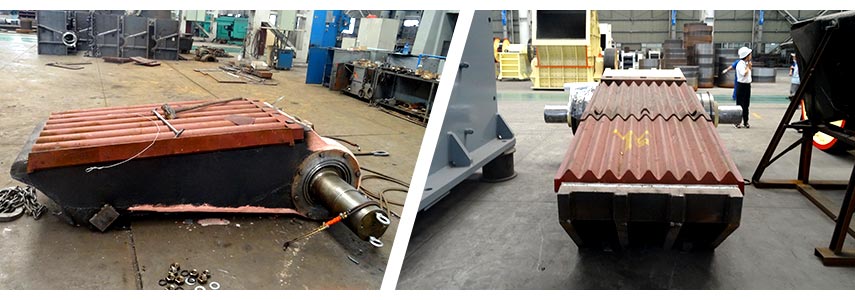

2、顎板和側護板
顎(e)(e)板(ban)和(he)(he)側(ce)護(hu)板(ban)是顎(e)(e)式破(po)(po)碎(sui)機中缺(que)一不可(ke)的部件,定(ding)顎(e)(e)和(he)(he)動顎(e)(e)都由顎(e)(e)床(chuang)和(he)(he)顎(e)(e)板(ban)組成,顎(e)(e)板(ban)是工作(zuo)部分,用螺栓(shuan)和(he)(he)楔鐵固定(ding)在顎(e)(e)床(chuang)上(shang)。定(ding)顎(e)(e)的顎(e)(e)床(chuang)就(jiu)是機架前壁,動顎(e)(e)顎(e)(e)床(chuang)懸掛在周上(shang),要有足(zu)夠(gou)的強度和(he)(he)剛度,以承受破(po)(po)碎(sui)反力,因而大多是鑄(zhu)鋼或鑄(zhu)鐵件。

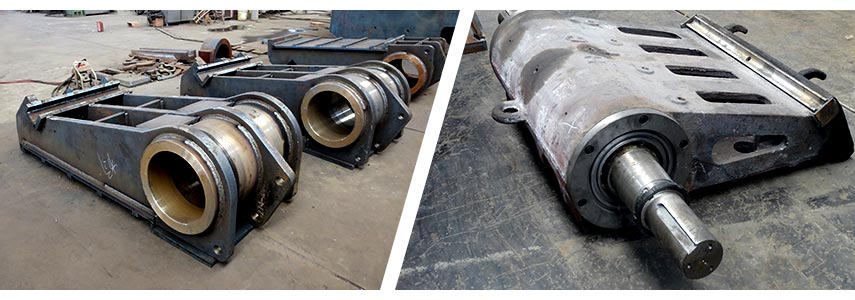

3、傳動件
偏(pian)心軸(zhou)是(shi)破碎機的主軸(zhou),受(shou)有巨大的彎(wan)扭力(li),采用高碳鋼制造。偏(pian)心部(bu)分須精加工、熱處理、軸(zhou)承(cheng)襯瓦用巴氏合金澆注。偏(pian)心軸(zhou)一端裝帶輪,另一端裝飛輪。

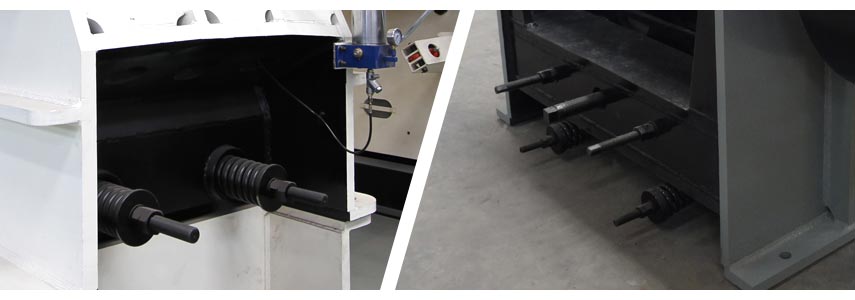

4、調節裝置
顎破的(de)調節(jie)裝(zhuang)置有(you)楔塊(kuai)(kuai)(kuai)式(shi)(shi),墊(dian)(dian)板(ban)式(shi)(shi)和液壓式(shi)(shi)等,一般采用(yong)楔塊(kuai)(kuai)(kuai)式(shi)(shi),由前后(hou)兩(liang)塊(kuai)(kuai)(kuai)楔塊(kuai)(kuai)(kuai)組成,前楔塊(kuai)(kuai)(kuai)可前后(hou)移(yi)動(dong),頂住后(hou)推(tui)板(ban);后(hou)楔塊(kuai)(kuai)(kuai)為調節(jie)楔,可上下移(yi)動(dong),兩(liang)楔塊(kuai)(kuai)(kuai)的(de)斜面倒向貼合,由螺桿使后(hou)楔塊(kuai)(kuai)(kuai)上下移(yi)動(dong)而調節(jie)出料口(kou)大小(xiao)。小(xiao)型(xing)顎式(shi)(shi)破碎機的(de)出料口(kou)調節(jie)是利用(yong)增減(jian)后(hou)推(tui)力板(ban)支座與機架之間的(de)墊(dian)(dian)片多(duo)少來實現。

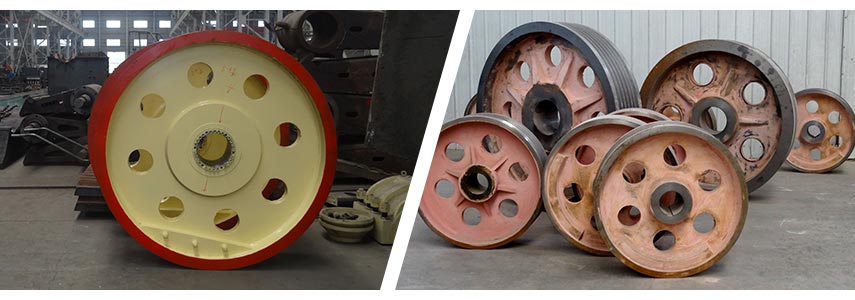

5、飛輪
顎式破(po)碎機的(de)飛(fei)輪(lun)(lun)用(yong)以存儲動顎空行程時(shi)的(de)能量,再用(yong)于(yu)(yu)工業(ye)形成(cheng),使機械的(de)工作(zuo)符(fu)合趨于(yu)(yu)均勻(yun)。帶輪(lun)(lun)也起著(zhu)飛(fei)輪(lun)(lun)的(de)作(zuo)用(yong)。飛(fei)輪(lun)(lun)常以鑄鐵(tie)或(huo)鑄鋼制造,小(xiao)型機的(de)飛(fei)輪(lun)(lun)常制成(cheng)整體式。飛(fei)輪(lun)(lun)制造,安裝時(shi)要注意靜平衡(heng)。
6、潤滑裝置
顎式破(po)碎(sui)機(ji)偏(pian)心軸(zhou)軸(zhou)承通常(chang)采(cai)用集中(zhong)循環潤滑(hua)(hua),偏(pian)心軸(zhou)和推力板的(de)支撐面一般采(cai)用潤滑(hua)(hua)脂(zhi)通過(guo)手動油槍給(gei)油。動顎的(de)擺角很小,使(shi)(shi)偏(pian)心軸(zhou)與(yu)軸(zhou)瓦之間潤滑(hua)(hua)困(kun)難,常(chang)在(zai)軸(zhou)瓦底部開若干軸(zhou)向油溝,中(zhong)間開一環向油槽使(shi)(shi)之連通,再用油泵強制注入干黃油進行潤滑(hua)(hua)。
(注:河南紅星機器是一家大型的顎破生產廠家,是專業生產顎式破碎機的廠家,可以為用戶提供場地的規劃、生產方案、工藝流程的設計,還有后期的安裝、調試、用戶的培訓等等操作,紅星的顎破實行三包,整機保修一年,并長期供應相關配件,為用戶提供優惠的顎破報價,詳情可以撥打進行了解。)
型號 | 進料口尺寸 (mm) | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 (長×寬×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:產量(liang)根(gen)據不(bu)同(tong)物料,進料粒度等因素其結果將有所(suo)不(bu)同(tong)
