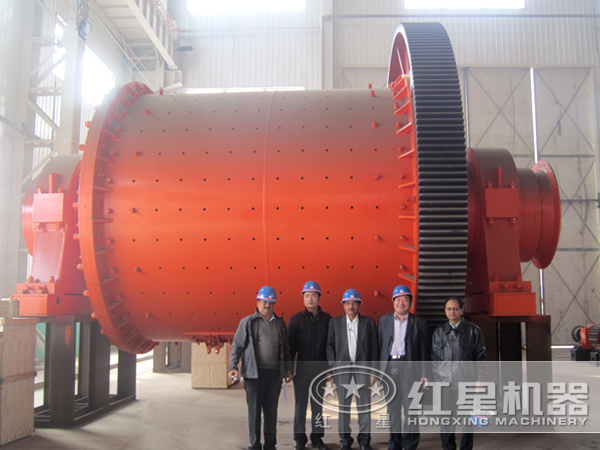

格子型球磨機多用于研磨各種礦石及其他物料，其研磨精度非常高，該設備的襯板是非常重要的一個保護設備的部件，合理的安裝和使用才能發揮襯板良好的保護作用，本文就對格子型球磨機襯板的安裝和改進做一介紹：

一、襯板改進

1、材料改進

以前格子型球磨機可能存在進料端與出料端因為襯板過重而安裝困難的問題。針對這個現象，已經對格子型球磨機的襯板進行改進。由于以前襯板多采用高錳鋼材料制成，雖然耐磨性能好，但是重量大卻是難以克服的弊端。經過探討改進，目前可以使用橡膠襯板替換原來的高錳鋼襯板，一方面橡膠襯板質量輕，另一方面其使用壽命較長，不會減少格子型球磨機的容量，也不會影響磨礦效率。

2、安裝方式改進

格子型球磨機的單個螺絲孔筒體襯板容易脫落是另一個比較嚴重的問題。經過改進之后，筒體襯板采用雙孔螺絲長襯板安裝，比原來要牢固穩定很多。不但增加了承受鋼球的捶打能力，同時也避免了螺栓疲勞斷裂，襯板脫落等問題，更節約了頻繁更換襯板的時間。

二、襯板安裝

1、進料端襯板安裝

橡膠襯板之間用橡膠壓條把襯板固定在進料端的位置，橡膠襯板和壓條尺寸可以根據客戶要求制定。安裝時首先將填充條放在端蓋與筒體相交處，將端襯板置于填充條之上，穿好螺栓的端部，將提升條壓在端襯板邊耳之上，再放入一塊端襯板，扣上螺栓的螺母，此時注意不能鎖緊螺母，重復以上步驟，待安裝完一部分端部襯板和提升條后將中心環的邊耳插入端襯板和提升條后面，鎖緊螺母，旋轉筒體安裝其余部分。

2、出料端

出料端襯板的安裝時要注意的是先裝入出料器，鎖緊螺栓，其他組件的安裝與進料端安裝方法基本相同，不同之處是在格柵板后面要安裝格子墊板。

3、筒體襯板安裝

筒體襯板的安裝仍然是螺絲固定，不過不同的是目前使用的是雙孔襯板。需要注意的是：安裝筒體襯板時，襯板一般會比磨機筒體長些許，設計時留有20左右壓縮量。磨機內安裝工人裝好一列襯板，磨機外的工人須及時鎖緊螺母，需要旋轉磨機時，每一個螺栓須全部鎖緊螺母，防止旋轉時襯板、提升條產生位移。 一旦所有橡膠件安裝完畢，須旋轉磨機并將緊固件再次緊固。
